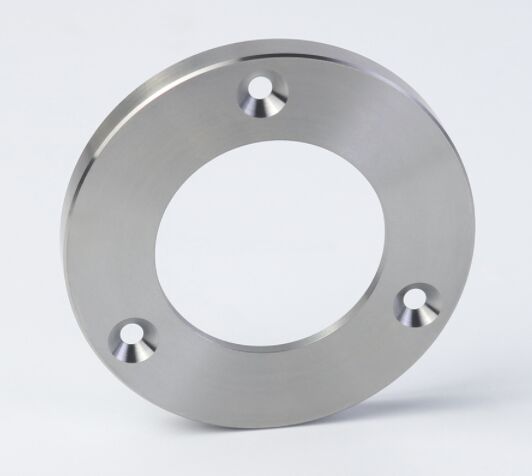

ステンレス鋼部品のCNCターニングとバーフリーエッジ処理の完全なガイド

ステンレス鋼の部品を 完璧で 摩擦のない仕上げに加工することは 精密製造における 最も厳しい課題の一つです食品加工機高級消費製品でも 歯ごたえは 単なる美容上の欠陥ではなく 機能上の欠陥です 密封体の整合性を損ない 細菌の巣を作ったり 組み立ての問題を引き起こしますそして,エンドユーザーにとって安全リスクをもたらす.

このガイドでは,材料の準備から最終端末処理までの作業流程を詳細に説明し,主に304および316L不?? 鋼を加工した工場での長年の経験に基づいています.理論を超えて 実用的なものに 焦点を当てます実行可能なステップと成功を保証するデータです

1ステンレス鋼がなぜ 毛穴を生むのか

切る 際 に は,清潔 に 刈る の 代わりに,材料 が 変形 し,工具 の 出口 点 で 裂け ます.ステンレス鋼の硬化特性により形成された穴を基材よりも硬くし,取り除くのが難しくなります.

重要な注意点: 生産追跡で,バール関連の再加工の70%以上は,鈍いツールや不適切なフィード/スピードの組み合わせから生じていることがわかりました.正確なパラメータのシャープツール鈍い道具が涙を流す

2. Burr-フリーパーツのためのステップバイステップ製造ワークフロー

切片のない刃の実現は 一つのステップの奇跡ではなく 最初の切片から成功へと 設計されたプロセスです

2.1 CNC トーニング:最初の切断が最も重要な

ターニングは,円筒形または回転型不?? 鋼部品の主要なプロセスである.ここで正しく設定すると,下流の脱磨作業を最小限に抑える.

最小のブール形成のためのツール&パラメータ戦略

• Geometry を挿入する鋭い,正格の挿入物と専用の仕上げ縁 (例えば,滑らかな仕上げのためにワイパー幾何学) を使用する.挿入器具が制御された縁を残すように内蔵された半径またはチャンファーを持っていることを確認する鋭い 裂け目じゃない

• 冷却液:高圧,ツールを通過する冷却液は取り引き不可.切断を冷却し,チップを洗い流し,挿入物の縁の蓄積を防止します.

• 316Lの工場試験回転パラメータ:

  • ターニングを完了:速さ: 150-220 SFM 給水: 0.003-0.006 ipr 切断深さ: 0.005-0.010"

  • 切り離す/割る:速度を低くして 連続で 断続的に 餌を供給する

• 黄金律 道具の圧力を維持する.切断の終わりまで一貫した供給速度をプログラムします. ツールから出るときに減速することで,材料の押し出しと掘り成しを奨励します.

2.2 CNC加工中にプロアクティブ・デブーリング

最も効率的な脱磨は 機能が作成された直後に CNCマシンで行われます

リアルツールデブーリング (フレーシング能力のあるCNCターン上で)

• テクニック:小さな高速回転バールか,専用カムファリングツールを使って,実用的なツールステーションを設置します.

• プロセス:穴または面を回転した後,機械は自動的に脱磨ツールをインデックスし,すべての鋭い縁に精密なチャンファリングルーチン (例えば,0.1mm x 45°チャンファリング) を実行します.すぐ出口の穴を消す.

• データポイント:複雑なバルブボディでは 処理後の手動処理時間を 40%以上短縮しました

バック・チャームリング&制御エッジ・ツール

• 穴を抜ける際には,穴の出口側で穴を切るバック・チャンファリング・ツールを指定する.

• 使用"ブールなし"あるいは"切り抜いた"切断作業のために設計された挿入器具で,切る際にエッジを形づくります.

2.3 医療・食品級の加工後の縁処理

絶対で検証可能な縁質 (Ra < 0.4 μm) が求められる場合,専門的な後処理が不可欠です.

電気化学処理 (ECD)

• プロセス:部品は電解質浴に浸され,形状のある電極が穴の近くに置かれ,制御された電流が基礎材料に影響を及ぼさず,穴を溶かす.

• 最良の治療法内部・クロス・ホール・ハイドロリック・ポート・交差点や 機械的に到達できない複雑な内部・チャネルから 突起を取り除く

• 確認:ECDは,完全に半径を帯びた,平らな縁を生成し,機械的に取り除くだけでなく,本質的に割れ目のないものです.これは衛生用アプリケーションでの清掃の検証に不可欠です.

質量仕上げ (振動式・遠心式)

• プロセス:振動 や 遠心 運動 に よっ て,すべての 端 に 均一 で 穏やかな 切断 作用 が 起こっ て い ます.

• メディア:均質な半径を保つために,前作製された陶器やプラスチック結合された磨砂剤を使用します.ステンレスでは,部分対部分の衝突や生ダメージを防ぐために,水性化合物に阻害剤を追加します.

• 結果:半径0.05mmから0.2mmの均一性を達成する 外側と内側にはアクセス可能で,前置消化面が優れています.

アブラシブ・フロー・マシニング (AFM)

• プロセス:粘着性があり,磨材を積んだポリマーは,部品の内部経路や縁を通り抜ける.

• 最良の治療法燃料注入器の体や マニホールドや複雑な流体装置のような 複雑な内部幾何学を磨き去ります

• データポイント:AFMは,内部穴の表面仕上げをRa1.6μmからRa0.2μmに改善し,同時にエッジを放射し,流体流動抵抗と渦巻を大幅に軽減することができます.

2.4 消化:パフォーマンスのための最後のステップ

腐食に耐える酸化物層を復元するために,特に材料が暴露された場合,すべての掘削が除去された後,消化することが重要です.

• 重要な予備清掃:アブラシブ・メディアの残留物や切断液は,消化する前に超音波浄化によって完全に除去されなければならない.汚染物質はプロセスを阻害する.

• プロセス:ASTM A967 に準拠するリン酸または窒素酸浴に浸透する.これは表面に埋め込まれた自由鉄粒子を溶解し (加工の副産物) クロム層を豊かにする.

• 確認:成功は,受動層が完ぺきで,部品が使用中に腐食しないことを確認するために,銅硫酸試験または塩噴霧試験で確認されます.

3ロープのないステンレス鋼部品の用途

• 医療・外科:インプラント 手術用道具 針柄 バイオプシーフォース

• 食品と飲料:バルブ,ポンプローター,フィッティング,肉切断機の刃

• 航空宇宙・水力学燃料システム部品 バルブスロール マニホールドブロック 液圧ピストン

• 半導体:ワッファー処理部品 ガスの配送システム部品

4費用と品質保証の考慮事項

どんな 影響 が 犠牲 に なり ます か

1. 部品の複雑さ:縁,盲点,内面の交差点の数が 直接 磨き時間と 方法の選択に影響します

2. エッジ品質仕様:一般的な"バブルフリー"の呼び出しは,指定されたより安価です"ISO13715で最大縁半径は0.05mm"

3. デブリング方法:サイクル内脱磨は最も費用効率が良い.ECDとAFMは部品機能によって正当化されるより高いコストのプロセスです.

4. 認証とドキュメント:医療 (ISO 13485) と航空宇宙 (AS9100) の検証とロット追跡可能性の要件はコストを増加させる.

品質検査:

• 触覚方法歯 の 端 に 専門 的 な 磨き 工具 (磨き 石 の よう) や 指 の 床 を 入れ て ください.捕まえる もの は 歯 の 突っ込み を 示す もの です.

• 視覚的方法:10x - 30x ポケット顕微鏡を使って良い照明の下で辺を検査します

• 測定:プロフィロメーターを使用して実際の縁半径を測定し記録することができます.

5よくある質問

Q1: 図面に"バブルフリー"を指定して 完璧なパーツを手に入れたらどうでしょう?
A: その通り"Burr-free"は主観的で解釈に開放されている.重要なアプリケーションでは,標準 (例えば"ISO 13715 クラス F によるBurr-free") を指定し,最大許容の縁条件を定義する."すべての辺を最大0に割る"半径0.1ミリ"

Q2:回転部品に 悪い突起が生じる 最も一般的な誤りは何ですか?
A: その通り片付けには鈍いまたは誤った挿入物を使用し,チップ制御が不十分である.長い,繊細なチップは部品を包み,表面を裂き,巨大なブールを作り出します.細い生産するためにチップブレーカーの幾何学と冷却液圧を最適化操作可能な"6"または"9"形チップ

Q3: 消化によって 毛穴が消えますか?
A: その通り消化 消化 は 表面 の 汚染 を 除去 する 化学 的 プロセス で,金属 を 磨く こと や 切る こと は でき ませ ん.消化 前 に すべて の 毛穴 を 完全に 除去 する 必要 が あり ます.酸が優位的に薄いものを攻撃するので根元に腐食性穴を 作り出す可能性があります
