CNC加工 調整可能な金属ポリー 精密加工ドロップ

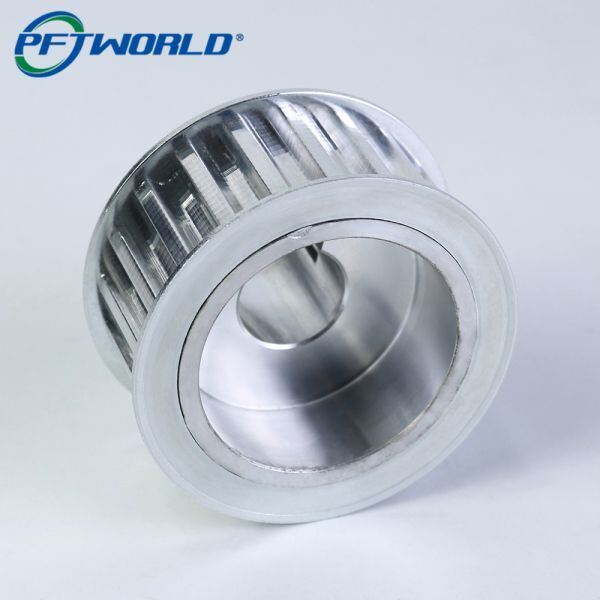

メタルプーリーは、産業オートメーション、ロボット工学、コンベアシステム、精密機械に不可欠なコンポーネントです。適切に加工された溝は、正確なベルトアライメント、スムーズな回転、長寿命を保証します。CNC加工により、タイトな公差と複雑な溝形状を持つ高度にカスタマイズ可能なプーリーを特殊用途向けに製造できます。

このガイドでは、CNC加工が精密メタルプーリーをどのように製造するか、カスタマイズの重要な考慮事項、設計と材料選択のベストプラクティスについて説明します。

CNC加工プーリーは、強度、耐摩耗性、環境条件のに役立ちます。

ヒント:軽量用途にはアルミニウムが好まれ、耐腐食性と機械的強度が重要な場合はステンレス鋼が使用されます。

プーリーの溝は、ベルトのフィット感、トルク伝達、および運用効率のに役立ちます。

• V溝: Vベルトに一般的。グリップには正確な角度が重要
• タイミングベルト溝: 同期動作には正確なピッチとプロファイルが必要
• フラットまたはラウンド溝: フラットベルトまたは特殊用途向け

CNC加工により、以下のことが保証されます。

• ±0.01 mm のタイトな公差
• バッチ全体で再現可能な溝寸法
• ベルトの摩耗を低減する滑らかな表面仕上げ (Ra 0.4～1.6 μm)

適切な溝設計により、以下のものが削減されます。

• ベルトの滑り
• 不均一な摩耗
• 振動と騒音

CNC加工により、プーリーを完全にカスタマイズできます。

• 直径と幅: 小 (<20 mm) to large (>200 mm) からのプーリー
• 溝の数と間隔: 同時ベルト操作用のマルチグルーブプーリー
• ボアとキー溝の構成: 標準またはカスタムキー溝、セットスクリュー、またはテーパーボア
• 表面仕上げ: 低摩擦と耐腐食性のための研磨または陽極酸化処理された表面

カスタマイズ可能な機能は、メーカーがプーリーを特定の機械またはベルトに適合させるのに役立ちます。

1. CAD設計: 寸法、溝形状、ボア、材料を指定します。
2. CAMプログラミング: 材料、溝プロファイル、スピンドル速度に合わせて最適化されたツールパス。
3. 粗加工: エンドミルまたは旋削工具を使用してバルク材料を除去します。
4. 精密溝切削: 高速CNCフライス加工または旋削による精密カット。
5. 表面仕上げ: 必要に応じて、バリ取り、研磨、またはコーティング。
6. 検査: 寸法、溝角度、ボア公差、表面仕上げを確認します。

工場でのヒント: 高レーキ角カーバイド工具と制御された送り速度を使用すると、バリが最小限に抑えられ、アルミニウムやステンレス鋼などの金属で正確な溝プロファイルが保証されます。

品質管理により、回転バランス、溝の精度、機械的信頼性が保証されます。

• 寸法チェック: マイクロメータ、CMM、または光学コンパレータを使用
• 表面粗さ測定: Ra 0.4～1.6 μm を確認
• ボアとキー溝の検証: シャフトまたはベルトとのフィットテスト
• 動的バランス: 高速用途での振動防止

• 産業オートメーション: コンベア、ロボットアーム
• 精密機械: 光学機器、実験装置
• 自動車およびEVコンポーネント: タイミングベルトドライブ
• エネルギーシステム: 発電機、風力タービン
• カスタム機械アセンブリ 特定のベルトアライメントとトルク伝達が必要な場合

• 高精度: タイトな公差により、適切なベルトアライメントが保証されます。
• 再現可能な品質: バッチ全体で一貫した生産
• 柔軟性: プロトタイプまたはカスタムバッチの製造が容易
• 材料の多様性: アルミニウム、鋼、真鍮、青銅、またはカスタム合金
• リードタイムの短縮: 中小規模のランでは、従来の鋳造または鍛造方法よりも高速

カスタムCNC加工メタルプーリーは、高精度機械システムに不可欠であり、ベルトアライメント、トルク伝達、耐久性が重要です。

CNCプーリーを調達する際は、以下を考慮してください。

• 材料: アルミニウム、ステンレス鋼、真鍮、または青銅
• 溝の種類と数: Vベルト、タイミングベルト、フラット、またはカスタム
• 精密公差: クリティカルな用途では±0.01 mm
• 表面仕上げ: 耐摩耗性と耐腐食性のための研磨またはコーティング
• カスタマイズ: ボア、キー溝、直径、幅をアプリケーションに合わせて調整

CNC加工により、プロトタイプと生産ランの両方で精度、再現性、柔軟性が保証されます。
